一般に、ピストンの上部には、正しく取り付けられているかどうかを示す、対応する取り付けマークがあります。最もわかりやすいマークは矢印です。正しく取り付けられている場合、このマークは排気バルブの方向を指すはずです。また、ピストン上部には「IN」「EX」の文字が入っています。 「IN」は吸気バルブ側、「EX」は排気バルブ側に取り付けてください。これら 2 つのガイドラインに従うことで、基本的にピストンが正しく取り付けられているかどうかを判断できます。
さらに、ピストンには 1、2、3、4 という数字のマークが付いており、ピストンをエンジンの対応する番号のシリンダーに取り付ける必要があることを示しています。各ピストンはそれぞれのシリンダーに正確に適合しているため、同じエンジンであってもピストンを混合することはできません。したがって、各ピストンを指定された位置に取り付けることが重要です。
ピストンの正しい取り付け方向は正確な測定に基づいて専門的に設計されており、エンジンバルブの開き角度は異なります。ピストンの取り付けが間違っていると、バルブの開閉角度や混合気のバランスに影響を与える可能性があります。エンジンの作動中に異音が発生し、シリンダーの傷やピストンの衝突などの問題につながる可能性があります。これらの問題はピストンの位置を変更するだけでは解決できないため、取り付けの際は注意が必要です。

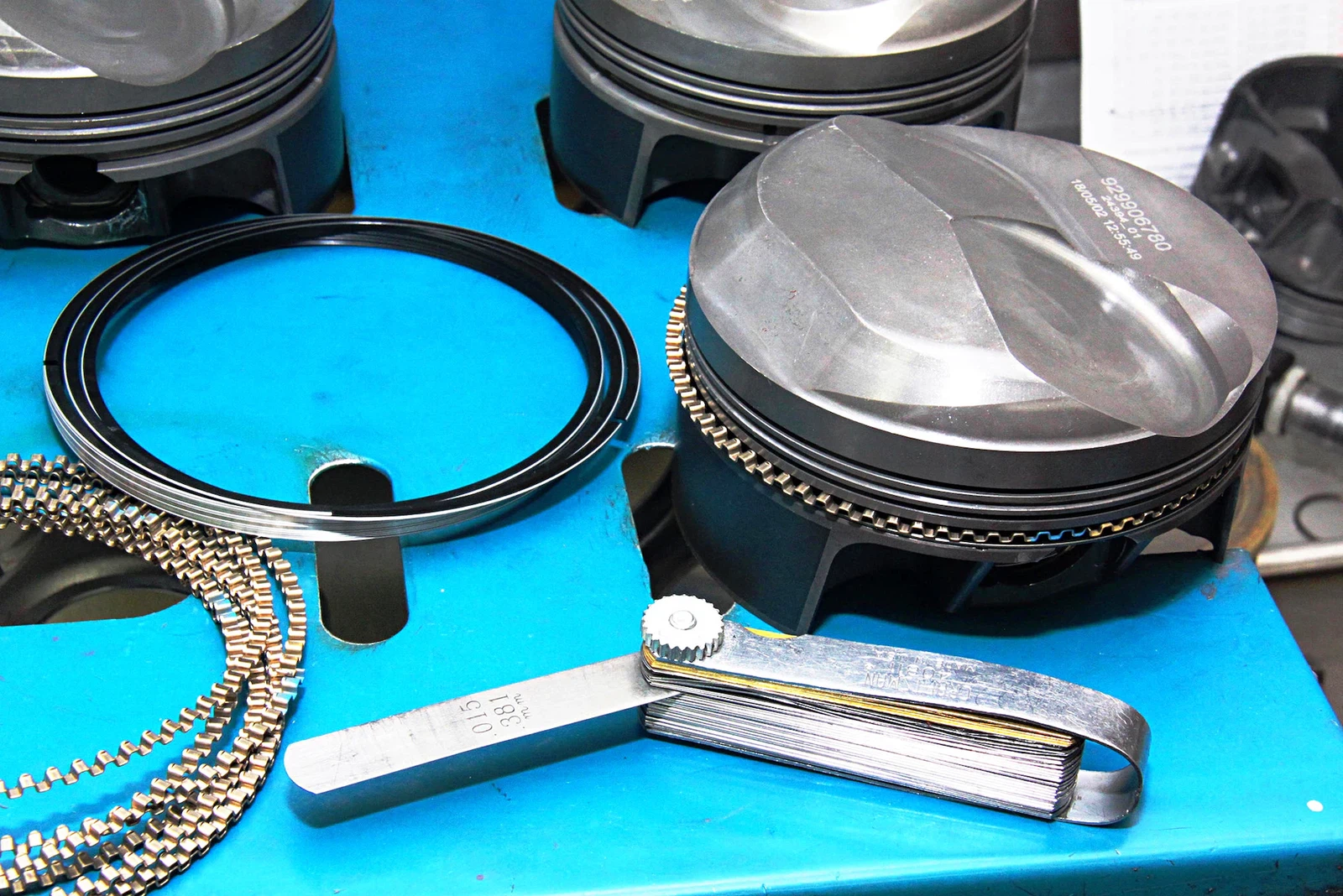

ピストンを正しく取り付けることに加えて、ピストン リングの取り付けには特別な考慮事項があります。 3 つのリングを備えたピストンの場合は、まずオイル リングを下部に取り付け、次に 2 つの圧縮リングを取り付けます。圧縮リングは、文字と数字が記された面を上にして取り付ける必要があり、各リングは互いに対して 120 度ずらして配置する必要があります。
